データパネル

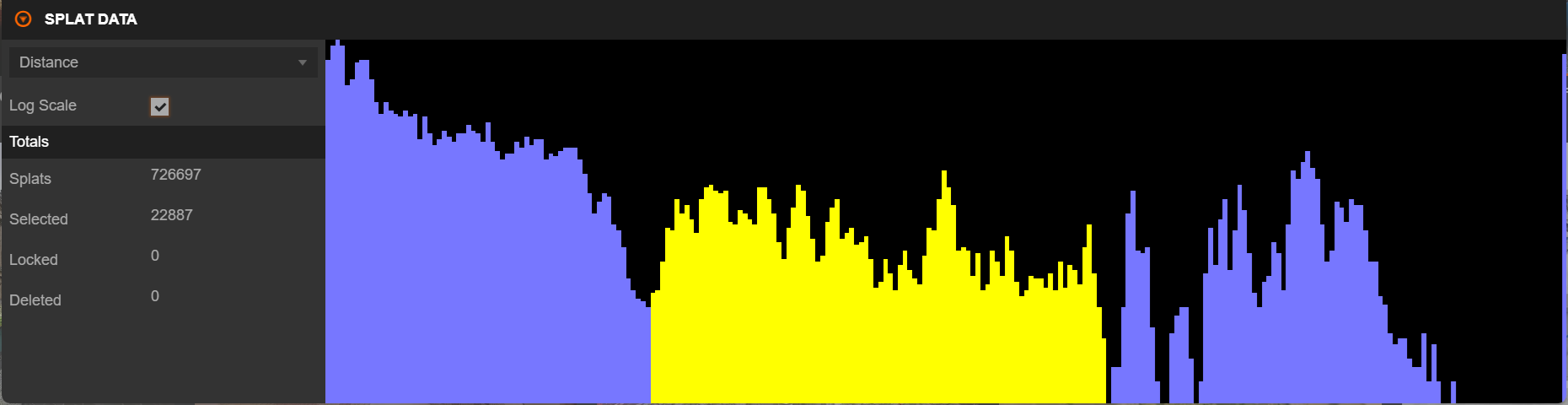

SPLAT DATA パネルは、ガウシアンスプラット全体のデータプロパティの分布を理解するための統計的視覚化および分析ツールを提供します。属性値に基づいてスプラットを表示および選択できるインタラクティブなヒストグラムが表示されます。
概要
パネルは3つの主要セクションで構成されています：
- データセレクター - 視覚化するスプラット属性を選択
- ヒストグラム表示 - 選択したデータ分布のインタラクティブな視覚化
- 統計 - スプラット状態の合計カウント
パネルはインターフェースの下部に配置され、デフォルトでは折りたたまれています。
パネルは D キーを押すか、パネルヘッダーをクリックすることで開閉を切り替えることができます。
データセレクター
ドロップダウンメニューから、視覚化するさまざまなスプラットプロパティを選択できます：
| プロパティ | カテゴリ | 説明 | 範囲/計算 |
|---|---|---|---|
| X | 位置 | X軸に沿った位置座標 | - |
| Y | 位置 | Y軸に沿った位置座標 | - |
| Z | 位置 | Z軸に沿った位置座標 | - |
| Scale X | スケール | X軸に沿ったガウシアンのサイズ | - |
| Scale Y | スケール | Y軸に沿ったガウシアンのサイズ | - |
| Scale Z | スケール | Z軸に沿ったガウシアンのサイズ | - |
| Red | 色 | 赤チャンネルの強度 | 0-1 |
| Green | 色 | 緑チャンネルの強度 | 0-1 |
| Blue | 色 | 青チャンネルの強度 | 0-1 |
| Hue | 色 | 色相 | 0-360° |
| Saturation | 色 | 彩度 | 0-1 |
| Value | 色 | 明度/値 | 0-1 |
| Opacity | 色 | 各スプラットの透明度 | 0-1 |
| Distance | 派生 | 原点(0,0,0)からの距離 | √(x² + y² + z²) |
| Volume | 派生 | 各ガウシアンの計算された体積 | scale_x × scale_y × scale_z |
| Surface Area | 派生 | 近似表面積 | scale_x² + scale_y² + scale_z² |
ヒストグラム視覚化
ヒストグラムは、シーン内のすべての削除されていないスプラット全体で選択されたプロパティの分布を表示し、青いバーは未選択のスプラットを、黄色のバーは選択されたスプラットを表します。ロックされたスプラットと削除されたスプラットはヒストグラムに表示されません。
インタラクティブ機能
ホバー情報 - ヒストグラムのバーにカーソルを合わせると、次の情報を表示するツールチップが表示されます：
- value - このビンのデータ値
- cnt - このビン内のスプラットの合計数
- percentage - 全体のスプラットに対する割合
- sel - このビン内の選択されたスプラットの数
範囲による選択 - ヒストグラム上でクリックしてドラッグすると、値の範囲がハイライト表示されます。破線の黄色の長方形が表示され、選択範囲が示されます。離すと、その値の範囲内のすべてのスプラットが選択されます。ロックされたスプラットと削除されたスプラットは、ヒストグラムを通じて選択できないことに注意してください。
修飾キーを使用して選択操作を制御します：
| 修飾キー | アクション | 説明 |
|---|---|---|
| なし | 新規選択 | 現在の選択をヒストグラム範囲で置き換えます |
| Shift | 選択に追加 | ヒストグラム範囲を既存の選択に追加します |
| Ctrl | 選択から削除 | ヒストグラム範囲を既存の選択から削除します |
対数スケール - Log Scale チェックボックスを有効にすると、対数Y軸でヒストグラムを表示できます。これは、データに広範囲の値がある場合、ほとんどのスプラットが特定の値の周りにクラスター化され、外れ値が少ない場合、またはスパースデータの分布をより良く視覚化したい場合に便利です。
統計（合計）
下部セクションには、現在のスプラットに関するリアルタイム統計が表示されます：
| 統計 | 説明 |
|---|---|
| Splats | 削除されていないスプラットの総数 |
| Selected | 現在選択されているスプラットの数 |
| Locked | ロックされているスプラットの数 |
| Deleted | 削除されたスプラットの数 |
これらの値は、スプラットが選択、選択解除、ロック、ロック解除、削除、またはリセットされると自動的に更新されます。
ユースケース
外れ値の検出 - 「Distance」や「Opacity」などのプロパティを選択し、極値で孤立したバーを探し、クリックしてドラッグしてその範囲を選択して調査または削除します。
色ベースの選択 - 「Hue」、「Saturation」、または「Value」を選択し、範囲を選択して類似の色のスプラットを分離します。シーン内のオブジェクトを色で分離するのに便利です。
サイズベースの選択 - 「Volume」または「Surface Area」を選択し、「Log Scale」を有効にしてより良い視覚化を行い、範囲を選択して問題のあるスプラットを見つけてクリーンアップまたは調整します。
品質管理 - プロパティの分布を確認して、不透明度が妥当かチェックし、スケール値が期待される範囲内にあることを確認し、クリーンアップが必要な領域を特定します。
ヒント
- 使用していないときはパネルを折りたたんでエディタのパフォーマンスを向上させます
- データをよりよく理解するために、さまざまなプロパティを確認してください
- 正確な制御のために、ヒストグラム選択を他の選択ツールと組み合わせて使用します
- スプラットの分布を理解することは、最適化と品質改善に役立ちます
技術的な注記
データ変換
一部のプロパティは、ヒストグラムが内部ストレージ形式ではなく人間が読める値を表示するように、視覚化のために変換されます：
| プロパティタイプ | 変換 |
|---|---|
| スケール値 | 指数化: exp(value) |
| 色値(RGB) | 球面調和関数から変換: 0.5 + value × 0.28209479177387814 |
| 不透明度 | シグモイド関数: 1 / (1 + exp(-value)) |
抑制されたプロパティ
次のプロパティは、ヒストグラム視覚化には使用できません：state（内部状態フラグ）、transform（内部変換データ）、および f_rest_0 から f_rest_44（高次球面調和係数）。
